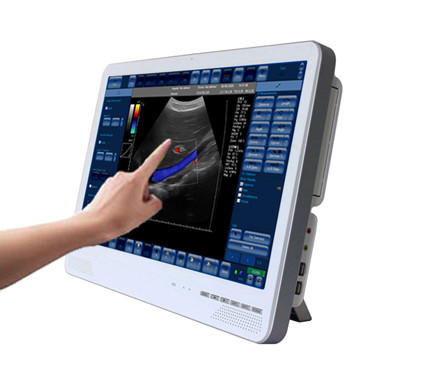

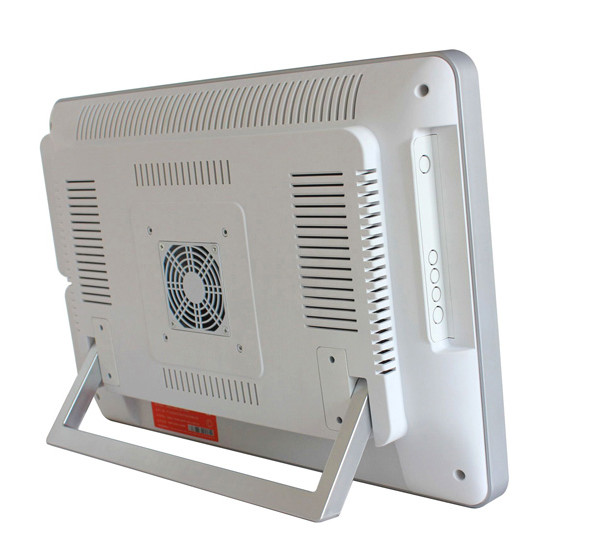

Система ультразвука Doppler цвета SU-6C (экран касания) с сертификатами CE
Особенность:
-22 экран касания СИД цвета дюйма
- Со множественными зондами для приспособления различных польз и бюджетов
- Отображать режим: B, BB, m, CD, PWD, CWD, DirPwr, Pwr
Воображение режима Doppler цвета высотой с определения множественное, включает поддержки большинств воображение Doppler и предварительное воображение обрабатывая для сердечного, васкулярного доступа, и диагностик OB.
- Смогите быть оборудовано к тому же с 3D и панорамной обработкой изображений для реконструкции, визуализирования, сегментации, и измерения тома.
- Смогите установить и побежать все применения с Майкрософтом? Windows? включая терпеливые системы управления для лучшего следования, так же, как инструменты сети для получения доступа к данных по PACS
- Большой магазин и предварительный просмотр тома, редактируют показатели (изображение, комментарии голоса, видео cineloop) hardisk, флэш-диском USB, DVD
- Triplex дисплей: Triplex цвет в реальном времени Doppler/B/дисплея пульсировал спектральный Doppler (3 TGCs можно отрегулировать соответственно)
- Технология THI (воображения ткани гармоничного): Подавите шум спекла, просияйте изображение и улучшить качество изображения
- оптимизирование Одн-ключа: Один ключ для регулировки 8-параметра, легкого оптимизирования изображения.
- Сильное программное обеспечение измерения: Разносторонний ориентированный на клиник измеряя пакет программ
- Управление изображения: Разносторонний предварительный просмотр хранения cineloop большой емкости формы изображения редактировать
- Смогите поддерживать и уточнять интернетом
- Космос сохраняя интеграцией блока развертки ультразвука doppler цвета и компьютера офиса, и может также положить на стол или быть стеной установил.
- Смогите быть проконтролировано или через регулярную клавиатуру ПК и мышь, или преданную клавиатуру ультразвука.
- За исключением общего пользования, особенного костюма для пользы в комнате деятельности или машин скорой помощи
-2 гнезд зонда
Отображать режимы
· B
· B+B
· 4B
· B+M
· M
· B-кормило
· Смесь + трапецоид
· Цвет Doppler (CFM)
· Сила Doppler (PDI)
· Дирекционная сила Doppler (DPDI)
· Пульсированная волна Doppler (PWD)
· B+PWD (дуплекс)
· B+CFM/PDI/DPDI+PWD (Triplex)
· Высокая частота следования импульсов (HPRF)
· Воображение ткани гармоничное (THI)
Воображение ультразвука
· размер изображения ультразвука: автоматически регулируемый экранировать разрешение
· серый масштаб: 256
· масштаб цвета: 256
· полное движение и полноразмерное воображение в реальном времени ультразвука, до 120 fps (зависит от выбранных глубины развертки, угла развертки, режима фокуса, установки плотности высокой ветки, скорости компьютера)
· запись/игра cineloop: несколько рамок тысяч (зависит от размера запоминающего устройства компьютера и режима развертки)
· режим сигнала: от 60% до 600% во всех режимах (развертке, замораживании, b, B+B, 4B, режимах Doppler, M-сигнале, cineloop и etc)
· осматривая переменная зоны для частоты кадров увеличивая: 6 шагов
· режим эскиза: до 32 изображения
· Режим «замораживания»
· «Режим автоматического замораживания»
Метод сканирования
· электронное линейное
· электронное выпуклое
· электронное microconvex
· просматривая глубина: 2-30 см
Датчики
· выпуклый, микро-выпуклый, линейный, transvaginal
o от 2,0 MHz к 12,0 MHz
o многочастотный
· автоматическое опознавание датчика
Цвет Doppler
· Переменная PRF: 0.5-10 КГц
· установки фильтра стены: 3 шага (PRF 5%, %10%, 15%)
· регулирование коэффициента усиления: dB 50
· управление рулем угла для линейных датчиков: ±10°
· пространственный фильтр в реальном времени: 4 значения
· Палитра CFM: 10 карт
· Палитра PDI: 11 карта
· Управление приоритета B/Color
· управление порога цвета
· Управление базиса CFM
· Выбор частоты Doppler: 2 частоты/каждый датчик
· усреднять рамки цвета: 8 значений
· Прозрачное отображение цвета (TCM): 10 значений
Автоматическое оптимизирование изображения
· регулировка одиночного щелчка автоматическая:
o B-изображение: увеличение, динамический диапазон, слайдеры TGC
o Цвет Doppler: Увеличение CFM/PDI/DPDI
o Пульсированный, который развевали Doppler: базис, инвертный, PRF
Пульсированная волна Doppler
· Переменная PRF: 1-15 КГц
· установки фильтра стены: 16 шагов (2.5%-20% PRF)
· регулирование коэффициента усиления: dB 50
· управление рулем угла для линейных датчиков: ±10°
· линия в реальном времени трассировки с автоматическим вычислением параметров спектра
· стереофонический звук: регулятор звука
· Палитра PWD: 12 карты
· Выбор частоты Doppler: 2 частоты/каждый датчик
Фокусировать
- цифровой передайте фокусировать
- multi режим фокуса:
- передайте/для того чтобы получить фокусировать
- programmable зона фокуса заранее ставит
- динамический режим фокуса:
- передайте переменный фокус
- динамика получает фокус
Обработка
- Режим развертки плотности высокой ветки для лучшего разрешения
- Управление TGC, dB ориентированные на заказчика) 40 слайдеров 5-10 (
- динамический диапазон: 120 dB, 8 значений
- общее регулирование коэффициента усиления
- M - управление скоростью стреловидности режима
- управление звуковой мощности
- усреднять переменной рамки
- яркость, контраст
- предварительное управление гаммы: 8 фиксированных кривых, 8 определяемого пользователем (таможня)
- направление сканирования, вращение, up-down управляет
- отрицательный/надежное управление
- двухлинейная интерполяция
- управление повышения отголоска
- функция сброса шума
- уменьшение спекла и улучшение PureView структуры: 8 алгоритмов
Функции
- деятельность мыши/трекбола/клавиатуры
- анатомические значки с индикатором положения датчика
- сразу электронная почта отправляя с изображением или видео- приложением через интернет
- Нажим файла DICOM к серверу
- печать на принтере системы
- неограниченное programmable заранее ставит для клинически специфического воображения
- Выход ТВ через переходник дисплея компьютера
Форматы файла
- изображение и видео- спасение/нагрузка
- AVI
- JPG
- BMP
- PNG
- TIF
- DCM (DICOM несжатое)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (видео DICOM-JPEG RGB/YBR)
- TPD (данные по изображения)
- TVD (видео- данные)
DICOM
- SCU проверки
- SCU Worklist модальности (MWL)
- Выполненный модальностью SCU шага процедуры (MPPS)
- SCU магазина (изображения, cines)
- SCU печати (серая шкала, цвет)
Изготовление на заказ интерфейса
- набор предопределенных схем кожи для программного интерфейса
- набор предопределенных изображений кнопок
- Multilanguage поддержка, языки:
- Китаец
- Английский
- Немецкий
- Итальянский
- Корейский
- Литовский
- Мадьяр
- Польский
- Румынский
- Русский
- Испанский
- B+M, положение плана B+PW, размер
- размер зоны ультразвука
- размер шрифта
Общие измерения и вычисления
- B и измерения и вычисления режима Doppler цвета общие
- Расстояние
- Длина (метод: 1 трассировка)
- Зона, окружность (методы: 1 эллипсис, 1 трассировка, 1 расстояние)
- Том (методы: 1 расстояние, 2 расстояния, 3 расстояния, 1 эллипсис)
- Двиньте под углом (методы: 2 расстояния, 3 расстояния)
- Стеноз % (методы: 2 расстояния, 2 эллипсиса или зоны трассировки)
- Коэффициент A/B (методы: 2 расстояния, 2 зоны эллипсиса или трассировки, 2 эллипсиса или окружности трассировки)
- Измерения и вычисления режима m общие
- Расстояние, время, скорость
- Тариф сердца (методы: 1 удар, 2 удара)
- Стеноз % (метод: 2 расстояния)
- Коэффициент A/B (методы: 2 расстояния, 2 раза, 2 скорости)
- Измерения и вычисления режима PW общие
- Одн-точечные измерения и вычисления PW:
- Скорость
- Градиент давления (СТРАНИЦА)
- измерения и вычисления PW 2-пунктов:
- Разница в скоростей
- Разница в градиентов давления (СТРАНИЦЫ)
- Промежуток времени
- Ускорение
- Индекс резистивности (RI)
- Тариф сердца (методы: 1 удар, 2 удара)
- Скорость минимальная и максимальная
- Градиент давления (СТРАНИЦА) минимальный и максимальный
- основанные на Трассировка измерения и вычисления PW:
- Время трассировки
- Минута скорости трассировки, максимальный, средняя
- Градиент давления трассировки (СТРАНИЦА) минимальный, максимальный, средний
- Интеграл времени скорости (VTI)
- Индекс Pulsatility (PI)
- Коэффициенты A/B одн-точечных измерений PW:
- Коэффициент скоростей A/B
- Коэффициент градиентов давления (СТРАНИЦЫ) A/B
- Коэффициенты A/B 2-точечных измерений PW:
- Коэффициент разницах в A/B скорости
- Коэффициент разницах в A/B градиента давления (СТРАНИЦЫ)
- Коэффициент разницах во времени A/B
- Коэффициент ускорений A/B
- Резистивность индексирует коэффициент A/B
- Коэффициенты A/B основанных на трассировка измерений PW:
- Скорость значит коэффициент A/B
- Градиент давления (СТРАНИЦА) значит коэффициент A/B
- Pulsatility индексирует коэффициент A/B
- Коэффициент интегралов A/B времени скорости
Измерения и вычисления кардиологии режима PW человеческие
- Левый желудочек: LVOT Diam, LVOT VTI, LVOT Vmax, SV (том хода), SI (индекс физического объема), CO хода (сердечный выход), CI (сердечный индекс), dP: dt (давление перепада: Время перепада), MPI (индекс представления левого желудочка миокардиальный)
- Митральный клапан: MVA (PHT) (зона используя неполная рабочая неделя давления), MVA митрального клапана используя уравнение непрерывности (LVOT Diam, MV VTI; LVOT Diam, MV Vmax), dP: dt, коэффициент E/A
- Aortic клапан: AVA (зона Aortic клапана) используя уравнение непрерывности (LVOT Diam, AV VTI; LVOT Diam, AV Vmax), AVI (индекс), DPI Aortic клапана (безразмерный индекс), AV PHT представления (наддув Aortic клапана на полставки)
- Правый желудочек: RVOT Diam, RVOT VTI, RVOT Vmax, dP: dt, RV MPI (индекс), MPAP представления правого желудочка миокардиальный (среднее давление легочной артерии)
- Tricuspid клапан: TVA (зона Tricuspid клапана) используя уравнение непрерывности (RVOT Diam, ТВ VTI; RVOT Diam, ТВ Vmax); Коэффициент ТВ E/A, ТВ PHT
- Pulmonic клапан: PVA (Pulmonic зона клапана) используя уравнение непрерывности (RVOT Diam, PV VTI; RVOT Diam, PV Vmax), PVI (Pulmonic индекс), DPI клапана (безразмерный индекс), PV PHT представления (Pulmonic неполная рабочая неделя наддува клапана)
- Легочная вена; Печеночная вена
- Шунты: Qp: Qs (Легочн-внутрирастительный коэффициент подачи)
Человеческие измерения и пакеты вычислений
- Человеческий общий пакет вычислений
- Измерения: эти же как общие измерения различных режимов (b, m, PW)
- Вычисления: BSA через высоту и вес, BSA через вес, бедро двигает под углом (α, β), бедровый главный охват (FHC)
- Вычисления режима PW: HR, SV используя зону подачи, SV используя диаметр подачи, SI, CO, CI, вычисление зоны используя уравнение непрерывности (методы: Зона и VTI, зона и скорость, диаметр и VTI, диаметр и скорость, коэффициент скорости (S/D, D/S), dP: dt, том подачи (методы: Диаметр, зона), PHT, MVA
- Пакет человеческих вычислений акушерства/Gynecology (OB/GYN)
- Измерения: LMP (вошл в или от календаря), AC, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, ГЕКТОЛИТР, TL, UL, OFD, СОВЕТ ДИРЕКТОРОВ, Cereb, Clav, Rad, AFI, FHR
- Оцененные вычисления даты рождения (EDD): EDD (LMP), EDD (GA), EDD (AUA)
- Коэффициенты: FL/AC, FL/HC, FL/BPD, HC/AC, CI
- Оцененные фетальные вычисления веса (EFW): EFW (AC), EFW (AC, BPD), EFW (AC, FL), EFW (AC, HC), EFW (AC, HC, BPD), EFW (FL), EFW (AC, FL, HC), EFW (AC, BPD, FL), EFW (AC, BPD, FL, HC), EFW (BPD, FL, FTA), EFW (BPD, ATD), EFW (BPD, TTD), EFW (BPD, TAPD, TTD), EFW (BPD, FL, TAPD, TTD)
- Выбранные значения EFW использованы для вычисления среднего EFW
- Вычисления Gestational возраста (GA): GA (AC), GA (BPD), GA (CRL), GA (FL), GA (GS), GA (HC), GA (ГЕКТОЛИТР), GA (OFD), GA (TL), GA (UL), GA (HC/AC), GA (FTA), GA (ATD), GA (TAPD), GA (TTD), GA (СОВЕТ ДИРЕКТОРОВ), GA (Cereb), GA (Clav)
- Фетальная оценка роста (отклонять): AC (GA), BPD (GA), CRL (GA), FL (GA), GS (GA), HC (GA), ГЕКТОЛИТР (GA), OFD (GA), TL (GA), UL (GA), [FL/AC] (GA), [FL/HC] (GA), [HC/AC] (GA), EFW (GA), AAPD (GA), ATD (GA), TAPD (GA), TTD (GA), СОВЕТ ДИРЕКТОРОВ (GA), Cereb (GA), Rad (GA), Clav (GA), AFI (GA), FHR (GA)
- Выбранные таблицы роста визуализированы как фетальные кривые возрастания
- Номер поддержек программы неограниченный определяемых пользователем таблиц роста
- Человеческий Gynecology (GYN)
- Измерения: длина, высота, ширина матки, шейки матки, завязей, renals, фолликулов
- Вычисления: тома матки, шейки матки, завязей, renals, фолликулов
- Человеческие подбрюшные измерения и вычисления экзамена
- Печень: Том (диаметры CC, AP, LL)
- Желчный пузырь: Том, толщина стены, Extrahepatic желчь - трубопровод (EBD), общая желчь - трубопровод (CBD), общий печеночный трубопровод (CHD)
- Панкреас: Главный диаметр, диаметр тела, диаметр кабеля, голова поджелудочного трубопровода, тело поджелудочного трубопровода
- Хандра: Том (длина, ширина, толщина)
- Желудочно-кишечный тракт: Толщина стены приложения, диаметр приложения, толщина стены кишечника (на животе, небольшом кишечнике, большом кишечнике)
- Мочевыделительный пузырь: Том (длина, высота, ширина)
- Правая/левая почка: Том (длина, высота, ширина), диаметр таза
- Человеческая урология
- Измерения: длина, высота, ширина почек, пузырь, простата, семенники
- Вычисления: тома почек, пузыря, простаты, семенников; RUV (остаточный том мочи)
- Человеческая эндокринология
- Измерения: длина, ширина, толщина лепестков тиреоида
- Вычисления: лепестки тиреоида томов; том тиреоида
- Человеческие васкулярные измерения и вычисления экзамена
- Вычисления стеноза расстояния и зоны основанные на на левое (правое) Subclavian, CCA (общая сонная артерия), шарик, ICA (внутренняя сонная артерия), ECA (внешняя сонная артерия), Vertebral сосуды на проксимальных, средних, дистальных положениях
- Коэффициенты PSV/EDV (пиковой скорости систолы/скорости диастолы конца) для каждых сосуда и положения
- Коэффициенты скоростей ICA PSV/CCA PSV, ICA EDV/CCA EDV, ICA PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV на Rt. (Lt.) Prox. (Средний., Dist.) положения
- Человеческая кардиология
- Поддержки программы следующие измерения левого желудочка, Aortic клапана, вышли предсердный: IVSd (межжелудочные септальные толщина, диастола), LVIDd (диаметр, диастола левого желудочка внутренний), LVPWd (толщина задней стены левого желудочка, диастола), AOd (Aortic размер, диастола корня), IVSs (межжелудочные септальные толщина, систола), LVIDs (диаметр, систола левого желудочка внутренний), LVPWs (толщина задней стены левого желудочка, систола), парни (левые предсердные размер, систола).
- Вычисления: HR (тариф сердца), BSA (зона поверхности тела), том левого желудочка (методы: LVAM-LVAP Cubed, Teichholz, Гибсон, Симпсон, самолет Симпсон одиночный, самолет-биплан Симпсон, самолет пули, эллипсойда одиночные, самолет-биплан эллипсойда), SV (том хода), SI (индекс физического объема), EF (часть отстрела), CO хода (сердечный выход), CI (сердечный индекс), STIVS (межжелудочный шортинг), FS (частичный шортинг), STPW (шортинг), LVM задней стены (масса левого желудочка сердечная), CMI (сердечный массовый индекс), коэффициент LA/AO
Человеческие/ветеринарные пакеты OB Gyn: номер поддержек программы неограниченный определяемых пользователем таблиц GA, выбрал значения GA использован для вычисления среднего GA (среднего возраста ультразвука - AUA).
Человеческие/ветеринарные измерения кардиологии упаковывают автоматически показывают изображения намека которые показывают где и как соотвествующие измерения необходимо выполнить.
Ветеринарные пакеты вычислений
- Собачье OB
- Измерения: GS, CRL, HD, BD
- Вычисления Gestational возраста (GA): GA (BD), GA (CRL), GA (GS), GA (HD)
- Кошачье OB
- Измерения: HD, BD
- Вычисления Gestational возраста (GA): GA (BD), GA (HD)
- Ovine OB
- Измерения: CRL
- Вычисления Gestational возраста (GA): GA (CRL)
- Глупое OB
- Измерения: BD, CRL, HD, UD
- Вычисления Gestational возраста (GA): GA (BD), GA (CRL), GA (HD), GA (UD)
Ветеринарные пакеты вычислений
- Equine OB
- Измерения: AOD, BPD, CRL, EOD, GS
- Вычисления Gestational возраста (GA): GA (AOD), GA (BPD), GA (CRL), GA (EOD), GA (GS)
- Лама OB
- Измерения: BPD
- Вычисления Gestational возраста (GA): GA (BPD)
- Коза OB
- Измерения: BPD
- Вычисления Gestational возраста (GA): GA (BPD) для различного вида
- Животная кардиология
- Левый желудочек, Aortic клапан, левые предсердные измерения: IVSd, LVIDd, LVPWd, AOd, IVSs, LVIDs, LVPWs, парни, ET
- Вычисления: HR, Cubed том LV (, Teichholz, Гибсон), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Стандартная конфигурация:
- Блок хозяина 1
- Выпуклые ПК зонда 1
- Lienar или Транс-влагалищные ПК зонда 1
- ПК клавиатуры компьютера 1
Опционный:
Линейный, Транс-влагалищный, Микро-выпуклый, вагонетка, принтер
